Cortadora Metalográfica de Piso – Modelo CFIV P

Cód: CFIV

Descrição

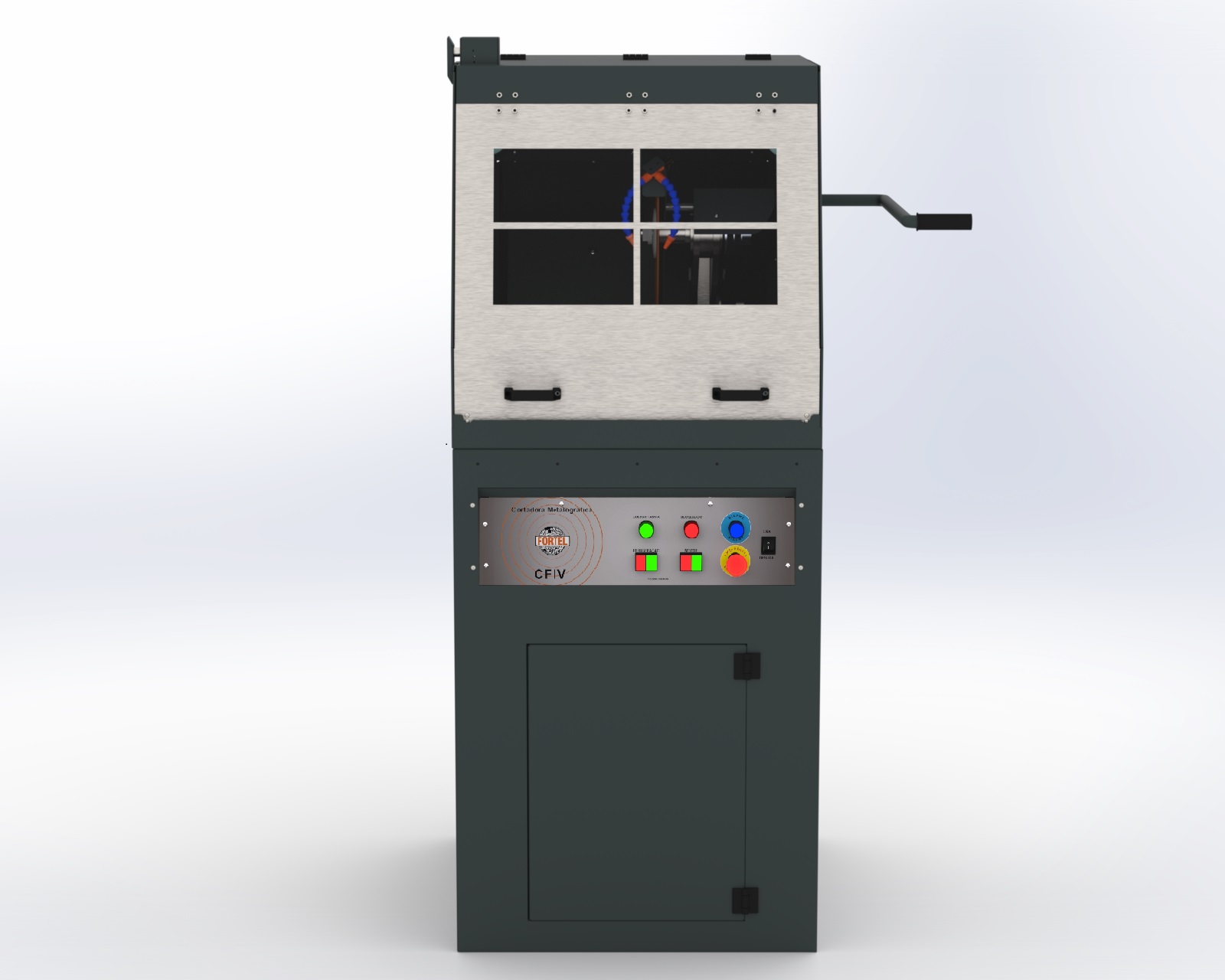

Cortadora Metalográfica de Piso (150 mm) (cut-off) de piso robusta e versátil para corte de amostras metalográficas. Corte acionado por alavanca lateral que desloca o conjunto do motor/ disco de encontro à peça fixada na morsa, o que proporciona a maior segurança ao operador.

O equipamento possui botões independentes para bomba de refrigeração e para o acionamento do motor (corte). Tampa de fechamento com sistemas de segurança que impedem a abertura da máquina ocorra com disco de corte em movimento, a abertura da tampa será liberada somente quando o disco estiver parado, conforme norma NR12.

Morsa dupla para fixação do corpo de prova, em aço tratado e niquelada proporcionando maior durabilidade com opção em aço inoxidável.
Sistema de refrigeração/ lubrificação com regulagem de fluxo.
O sistema de corte desenvolvido para o aproveitamento de 98% do disco de corte, possibilitando uma economia nos discos de reposição. Visor lateral e frontal de policarbonato conforme norma NBR de proteção.

Opções de Morsas:

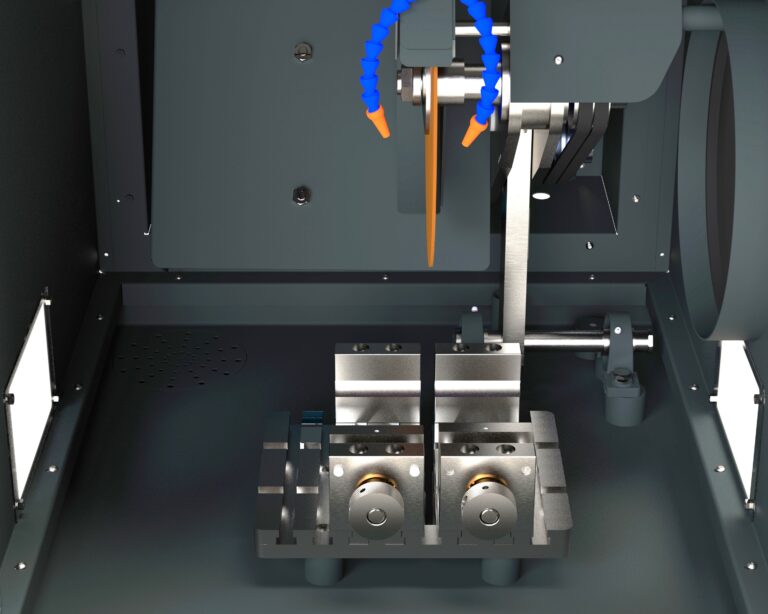

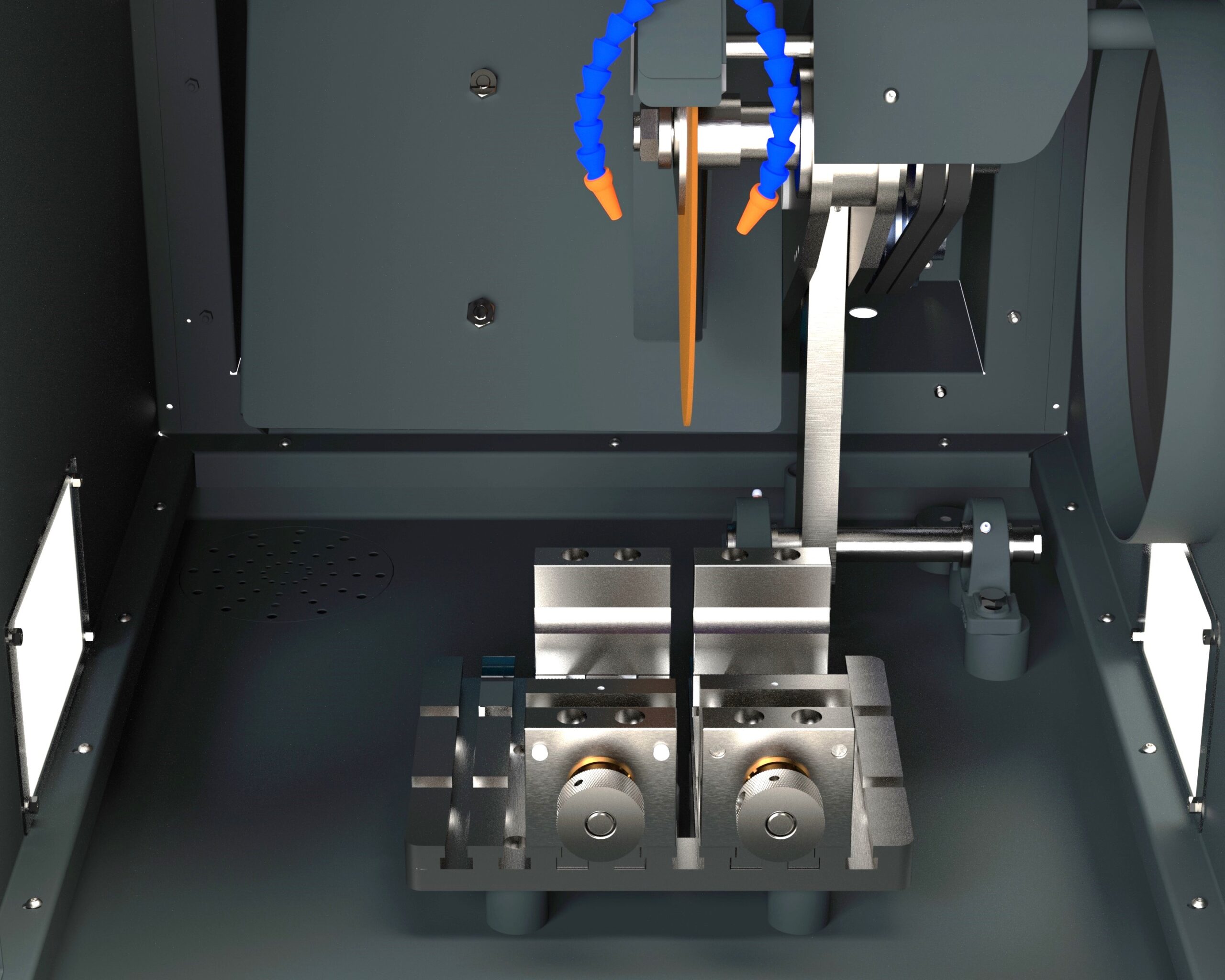

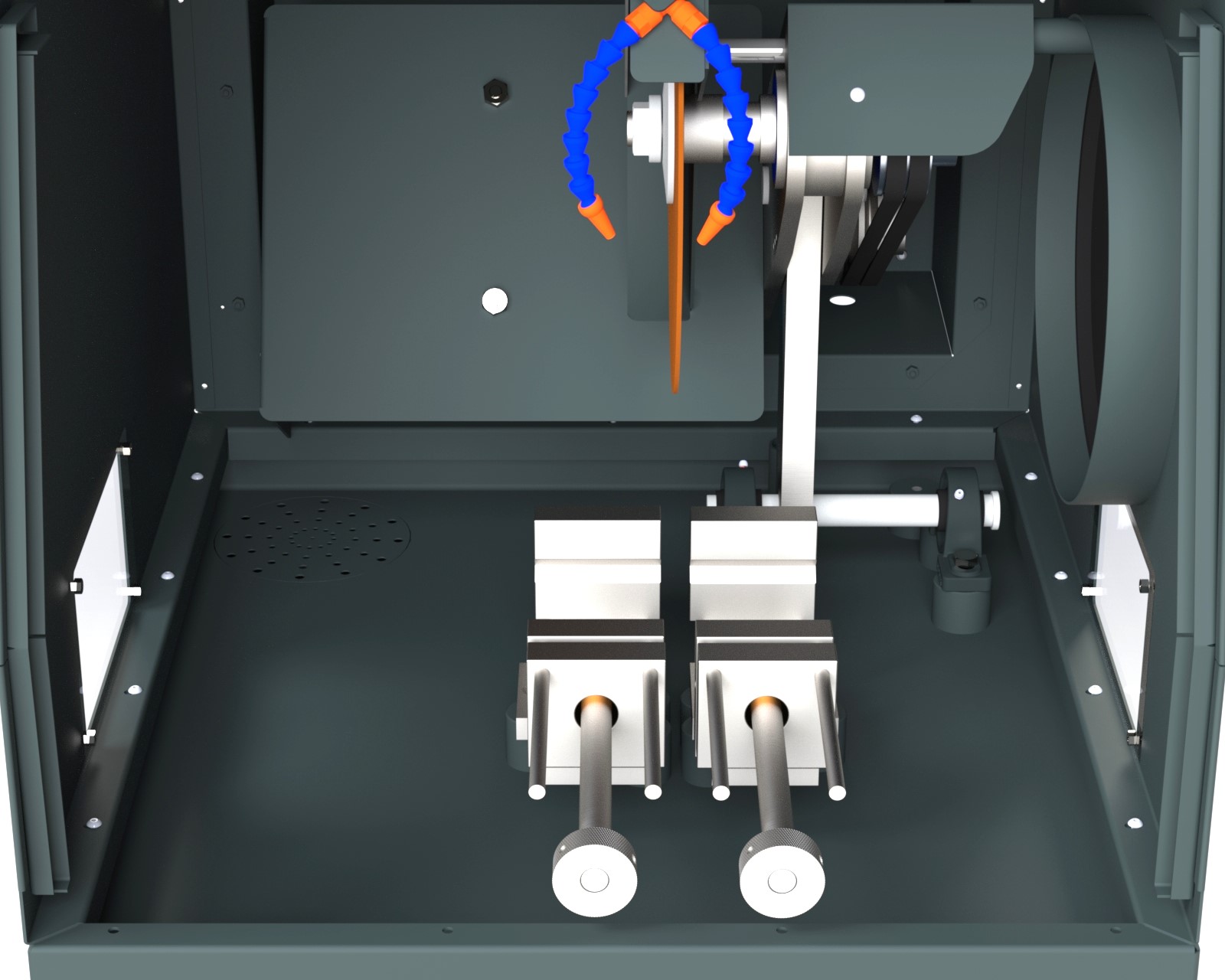

Morsa Dupla ( X ): sistema de morsa dupla para fixação do corpo de prova, em aço tratado e niquelada. Travamento da amostra no eixo X através de fuso acionado por manipulo.

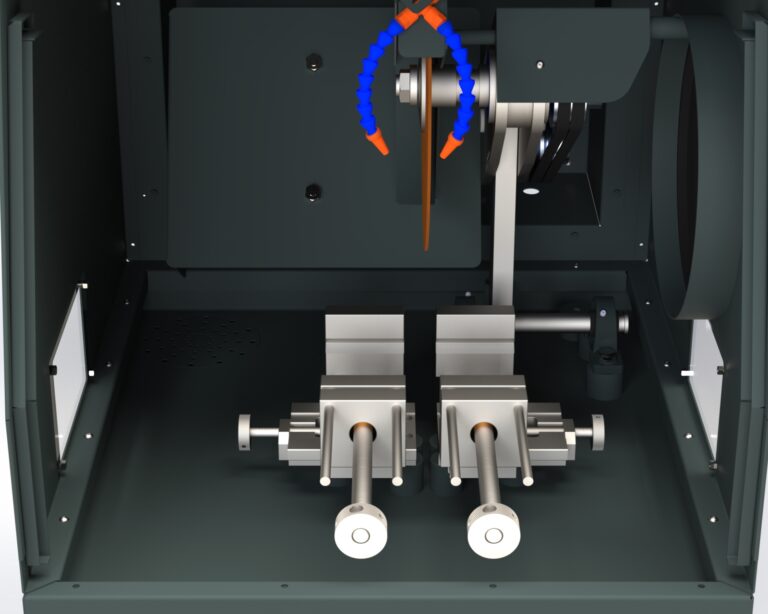

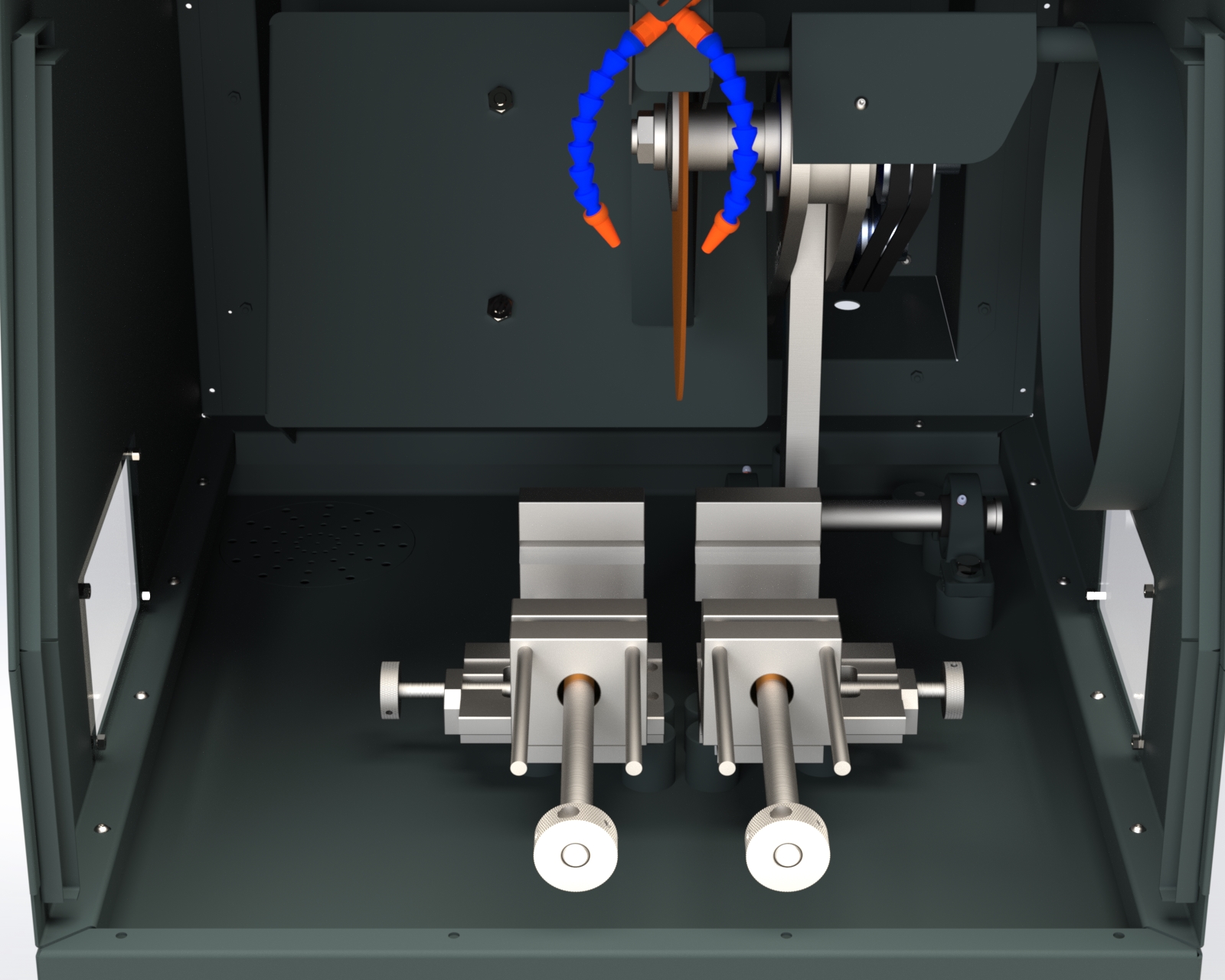

Morsa Dupla ( X e Y com manípulo): sistema de morsa dupla para fixação do corpo de prova, em aço tratado e niquelada. Travamento da amostra no eixo X através de fuso acionado por manipulo. Movimentação da mesa da morsa no eixo Y (horizontal) através de fuso acionado por manipulo, para fixação de peças de diversos tamanhos.

Opções de tensão conforme região do país.

Especificações técnicas

Altura	1820 mm
Largura	910 mm
Profundidade	910 mm
Peso	250 Kg
Capacidade de corte	100 x 150mm (AxL) com disco de corte abrasivo de 305 x 2,0 x 31,8 mm 120 x 150mm (AxL) com disco de corte abrasivo de 355 x 2,0 x 31,8 mm
Medidas do disco	305 x 2,0 x 31,80 mm 355 x 2,0 x 31,80 mm
Motor	5,0 CV com alto torque, blindado e aterrado - 220 v ou 380 v - Trifásico (60 Hz) - Rotação 3480 RPM, [nível de ruído: 69 dB(A)]

Características

Fabricação Própria 100% Nacional
Atende as Normas de Segurança NR9/NR10/NR12
Assistência técnica permanente
Garantia: 12 meses
Fornecida com as opções de tensão: 220 trifásico ou 380 trifásico
Capacidade de corte de 0 a 150 mm com disco de corte abrasivo de 300 x 2,0 x 31,8 mm ou 355 x 2,0 x 31,8 mm
Sistema de frenagem automática do motor e do disco de corte
Sistema de corte através de braço articulado possibilita o trabalho com diversos tamanhos e formatos de peças
Botão “1” para acionamento da bomba de refrigeração, podendo-se direcionar a refrigeração na posição correta
Botão “2”: Acionamento do motor (Corte), somente será possível quando a tampa estiver devidamente fechada
Sistemas de segurança que garantem que não haja movimento motor (Corte), quando a tampa estiver aberta (de acordo com a NR12)
Monitoramento da tampa por chave de segurança tipo intertravamento.
Tampa com travamento por solenoide eletromecânico, que impede sua abertura com o disco em movimento
Sistema de segurança que desliga o motor da máquina, caso a tampa seja aberta indevidamente
Botão de parada de emergência tipo cogumelo
Painel com comandos elétricos em extra baixa tensão - 24Vcc
Sistema de monitoramento de sobrecarga ou falta de fase automático através de relê de segurança;
Sistema de refrigeração e lubrificação através de 2 bicos flexíveis direcionáveis e com regulagem do fluxo de vazão
Bomba de alta vazão com 0,5cv para recirculação de líquido refrigerante, instalada no reservatório externo com capacidade de 40 litros (podendo ser maior se necessário).
Caixa em aço tratado com pintura epóxi texturizada (camada 80 mícrons) para proteção contra corrosão. Tampa em aço inox
Chaves para troca de disco de corte e alavanca para segurar o eixo do disco
Visores frontais e lateral de policarbonato conforme norma NBR de proteção
Sistema de iluminação interna com lâmpada de LED
Acompanha Kit para corte: disco de corte 305 x 2,0 x 31,80mm liso e óleo refrigerante
Manual técnico em Português
